一、气动马达的主要特点

1. 工作安全:可用于防火、防爆、防潮、井下、露天等作业场所,是恶劣工况下的最佳动力装置。

2. 可在一定速度范围内无级调速,调节控制阀的开闭程度,供气压力的高低达到调节转速和功率的目的,是一柔性工作单元。

3. 可以正反换向,通过配置换向阀,改变进气方向实行频繁的正反转换向。换向时间短,速度快,不需卸荷。

4. 有过载保护作用。过载时,可自动降低转速而停车,过载消除后即可正常工作。

5. 实现远程自动化控制。

二、气动马达控制方式及管道布置

气动马达分为单向及双向两种形式。对于单向气动马达只需开闭进气口即可控制马达的转动和停止。

双向气动马达有两个进气口,一个主排气口。马达工作时从一个进气口进气,则另一进气口为副排气口,若需马达旋转方向改变时,只需将进气口与副排气口交换位置即可,所以选用的控制阀必须具备上述功能才能使马达正常工作。建议选用三位四通阀或三位五通阀。在进行管道布置时,气源与气马达之间的管道通径(包括管道附件、控制阀、油雾器等)均不得小于与马达相适应的最小内径,且管道不得有严重的节流现象。管道接头处应牢固、密封、不得有泄漏现象,否则气动马达达不到应有的工作性能。

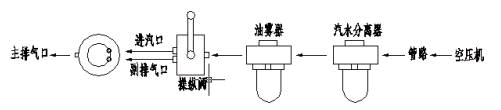

气动马达控制管路简图

三、 叶片式系列马达

工作原理 : 叶片气动马达是以压缩空气为能源把压力能转变成旋转的机械能的一种动力装置。叶片式马达是由定子、转子、端盖、叶片、机座等主要零件组成。内部形成一月牙状工作腔,压缩空气进入工作腔后进行膨胀作功,通过转子旋转产生机械能 。

叶片式马达图

叶片式气动马达性能曲线图

四、 活塞式系列马达

工作原理 : 活塞式气动马达是压缩空气进入马达后通过马达的配气系统,按一定的相位依次向各气缸输入压缩气体,气体在缸内膨胀作功,推动活塞往复运动,带动连杆及轴作回转运动产生机械能。

活塞式气动马达图

活塞式气动马达特性曲线图

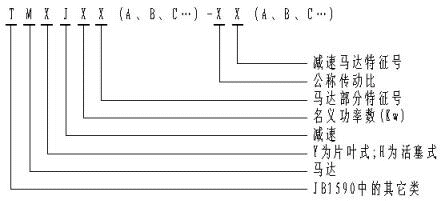

气动马达型号说明( JB/T 6948-93 )
